众所周知，混凝土的强度是随着龄期变化的，尤其在初期，强度随龄期的增长极为显著。实验研究表明，混凝土材料的弹性模量也是龄期的函数。图3-3为混凝土材料抗压强度和弹性模量随龄期的变化[4]。

图3-4为利用不同龄期的混凝土圆柱试块(75mm×150mm)测得的声发射事件计数同龄期的关系。

由此可以看出，不同龄期的混凝土，其声发射活性都随着应力水平的提高而增强。而对于某一应力水平而言，随着龄期的延长，声发射活性表现出减弱的趋势。格林(Green)[4]也曾证实，随着混凝土弹性模量的增加，声发射活性降低。显然，二者的结果是一致的。

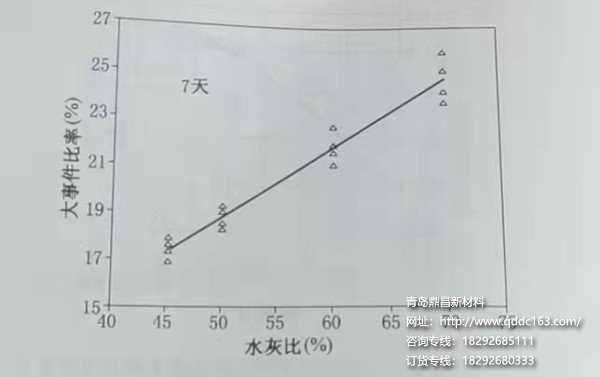

图3-5为不同水灰比的砂浆试块在7天和28天龄期时声发射信号中高幅事件(大事件)发生率的对比。

从图可以看出，28天龄期的砂浆试块，其高幅事件发生率比7天龄期的要低。这主要是由于随着硬化时间的延长，砂浆试块的空隙率逐渐降低，整体强度增高，均质性增强。因此，在大龄期时，大幅值事件的发生率也相应降低。
