纤维与高性能混凝土外加剂的复合使用

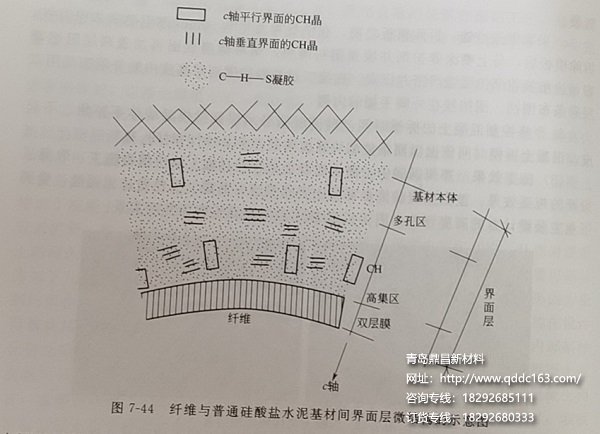

在混凝土中掺纤维，其目的在于发挥纤维在混凝土中的阻裂作用、增强作用和增韧作用。纤维与水泥基材的界面状态对纤维在混凝土中的作用发挥影响很大。纤维与普通硅酸盐水泥基材的界面层微结构示意图如图7-44所示。

国家建材院沈荣熹教授等认为界面层由三部分组成，即双层膜、氢氧化钙晶体高集区、多孔区。双层膜的厚度一般为1~3μm,主要含有氢氧化钙晶体和水化硅酸钙凝胶。氢氧化钙晶体高集区内氢氧化钙晶体不仅大量集中，而且还有明显的取向性。此区的结构疏松，是界面层的薄弱环节。多孔区主要集中了大量的水化硅酸钙凝胶，孔隙率很大，是界面层的又一薄弱环节。界面层越厚，纤维与水泥基材的黏结力越低。因此必须尽可能地减小纤维与水泥基材间的界面层。

纤维与水泥基材的界面黏结直接影响到纤维在混凝土中作用发挥的好坏。高性能混凝土外加剂掺入纤维混凝土后，可以大幅度降低混凝土的水灰比，减小纤维与水泥基材的界面层，提高纤维与水泥基材的界面黏结力。

在混凝土中加入纤维(尤其是钢纤维)后，混凝土的和易性会有所降低，采用高性能混凝土外加剂，通过高性能混凝土外加剂的大减水作用，可使纤维混凝土的和易性得到大大改善，满足施工要求。

聚羧酸类接枝共聚型混凝土外加剂的减缩功能也可帮助纤维混凝土进一步提高抗裂能力。
