合成聚羧酸系高效减水剂的实验工艺

为方便起见，以下称添加OXY的原有工艺为工艺1,称不添加OXY的新工艺为工艺2。

(1)工艺1

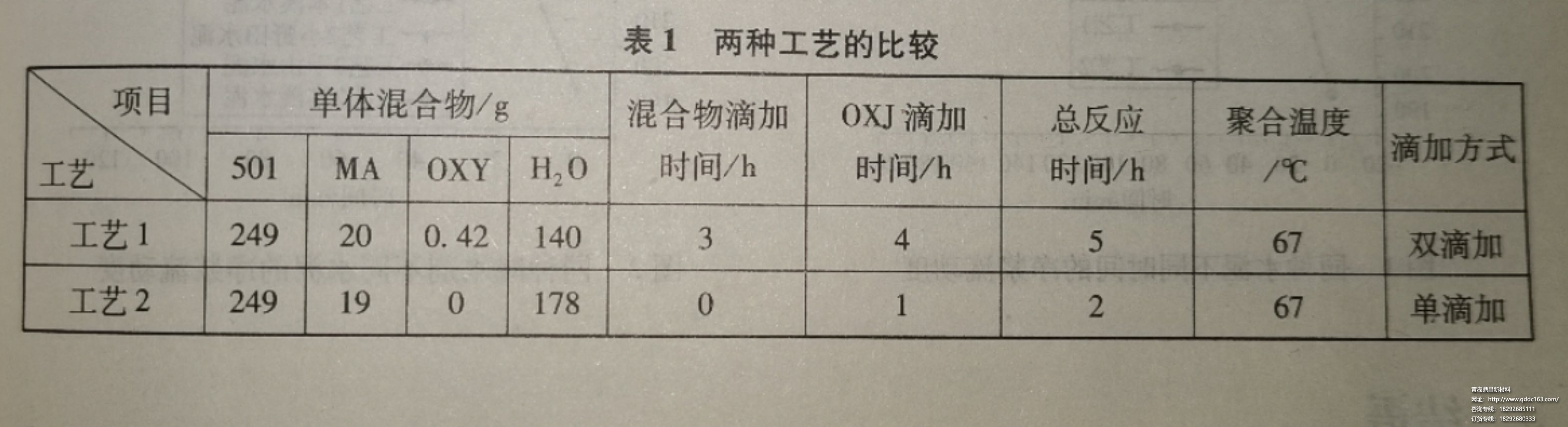

在一套装有温度计、搅拌器、滴管、氮气导入管和回流冷凝装置的四口烧瓶中装入底水，打开氮气，充分排净空气，升温至67℃，分别滴加准备好的混合单体和OXJ的水溶液，混合单体配料见表1。混合单体滴加3h,OXJ的水溶液滴加4h。全部滴加完毕后，于67℃保温1h。在不高于67℃的情况下，用氢氧化钠溶液调pH至6~7,得黄色水溶液。

(2)工艺2

为了调节聚合物的相对分子质量，往往需要在反应物中加入某种链转移剂。但是链转移剂的加入不仅对反应的温度、溶剂的选择等有要求，还会对环境造成一定的污染。本实验提供的这种新工艺，产品性能能达到同类产品指标甚至更优，不仅节省了生产成本，大大缩短了生产时间，而且无链转移剂的添加，污染小，对环保方面做出了极大贡献。并且有文献表明掺有这种减水剂的混凝土的黏度可大大降低，提高了混凝土的可泵性。

在准备好的四口瓶内先加入去离子水，开启搅拌，通入氮气并升温至67℃，然后加入单体混合物，配料见表1,于67℃下在1h内将OXJ的水溶液滴入。滴加完毕后于67℃下保温1h。在不高于67℃的情况下，用氢氧化钠溶液调pH至6~7,得黄色水溶液。
