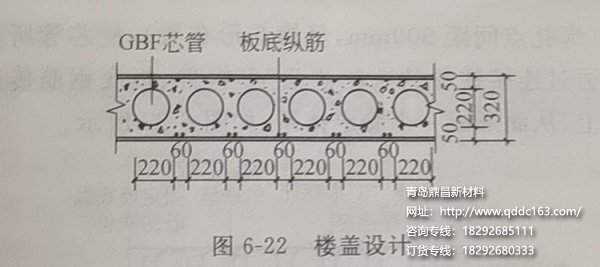

现浇空心楼板具有刚度大、空间效果好等优点，适用于公共建筑。但现阶段现浇空心楼板的应用还未普及化，亦无成熟的施工工艺和统一的质量标准。在某学校教学楼工程的施工过程中，进行了实用性探索，取得了令人满意的结果，现将施工方法介绍如下。某教学楼工程是框架结构，现浇空心楼板。空心楼板厚度为320mm,内模为GBF芯管，直径为220mm,混凝土强度等级为C30.楼盖设计见图6-22.

现浇空心楼板施工时难点有二：

(1)混凝土是密度较大的流体，芯管是密度很小的空心管，浇筑混凝土时，芯管受混凝土很大的浮力、水平方向的挤压力及施工人员的压力，易发生位移，从而难以保证板肋及板上下实心混凝土层的几何尺寸。

(2)板肋厚度为60mm,板的上下实心混凝土层厚度为

50mm,此两部位混凝土不易振捣密实，易形成空洞。

针对上述施工难点，在做施工方案时，结合芯管生产厂家建议，采取以下措施。

固定芯管

1.限制芯管左右位移的措施

用中φ8圆钢做成“n”形铁件，使其净宽度为60mm,长度为180mm左右(稍小于芯管直径，此尺寸可灵活掌握)。把此铁件置于芯管之间，每根芯管首尾各放置一个，其底部焊于板底纵筋上，使芯管不能左右移动，保证板肋尺寸为60mm。

2.限制芯管上下位移的措施

(1)在芯管的下部首尾各放置一个厚度为50mm的砂浆垫块，平面尺寸为50mm×100mm,使其不能下移。

(2)利用“门”形铁件，用铁丝把每根芯管左右两边的首尾各两个铁件连接绑牢，使其不能上移，从而保证空心板上下实心混凝土层厚度为50mm。

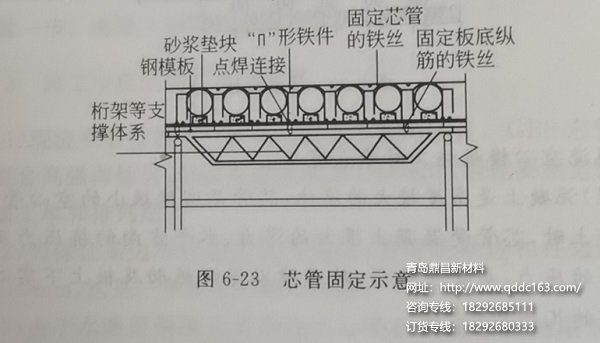

(3)用铁丝穿过模板缝把板底钢筋与支撑模板的桁架或架管绑扎固定(绑扎点间距900mm,呈梅花形布置),使芯管所受的混凝土浮力通过连接铁件的铁丝、“几”形铁件、板底钢筋传递到桁架或架管上，从而形成一个静定体系，如图6-23所示。

混凝土浇筑、振捣措施

1.混凝土的浇筑方式

本工程用的是商品混凝土，浇筑混凝土时，从垂直于芯管的方向摊铺混凝土，从而使每根芯管所受的水平挤压力平衡，以避免出现侧移。

2.混凝土的浇筑顺序

混凝土浇筑分两次进行。首先摊铺混凝土至芯管顶面以上30mm左右，用振捣棒振捣密实后，再铺摊第二层混凝土，用平板振捣器振捣密实，这样分层浇筑、振捣保证各部位的混凝土都能够振捣密实。

3.混凝土的振捣方法

摊铺完第一层混凝土后，要用振捣棒逐个板肋依次振捣，使管底、板肋的混凝土密实，振点间距300mm,做到快插慢拔，充分振捣。然后，再铺摊第二层混凝土。

用以上施工方法，经过约40d的施工，各层楼板的混凝土质量均达到现行混凝土工程的验收标准，楼板的底部及板肋未出现空洞，实现了设计意图。
