离析混凝土结构造成的不良后果

1)离析混凝土的泵送容易造成管道堵塞和管道破裂，尤其是泵送中断时，泵送管道中的混凝土骨料积聚并与泥浆分离，粗骨料容易集中在弯管处，造成管道堵塞和管道破裂。

2)隔离混凝土如果泵入模具，会造成梁板结构开裂、墙柱结构脱层。严重时，结构上部1m左右没有石头，必须返工。

由于出现离析混凝土会造成影响上述这些不良行为后果，混凝土生产厂就要不断加强对于混凝土进行出厂坍落度检查和入泵前的复查，发现存在离析混凝土企业必须回厂返工问题处理。视离析程度不同在搅拌运输车中适量可以加入干水泥砂浆调整，严重离析的混凝土我们不得不报废，倒入砂石分离机中回收骨料。

混凝土堵管原因及处理方法

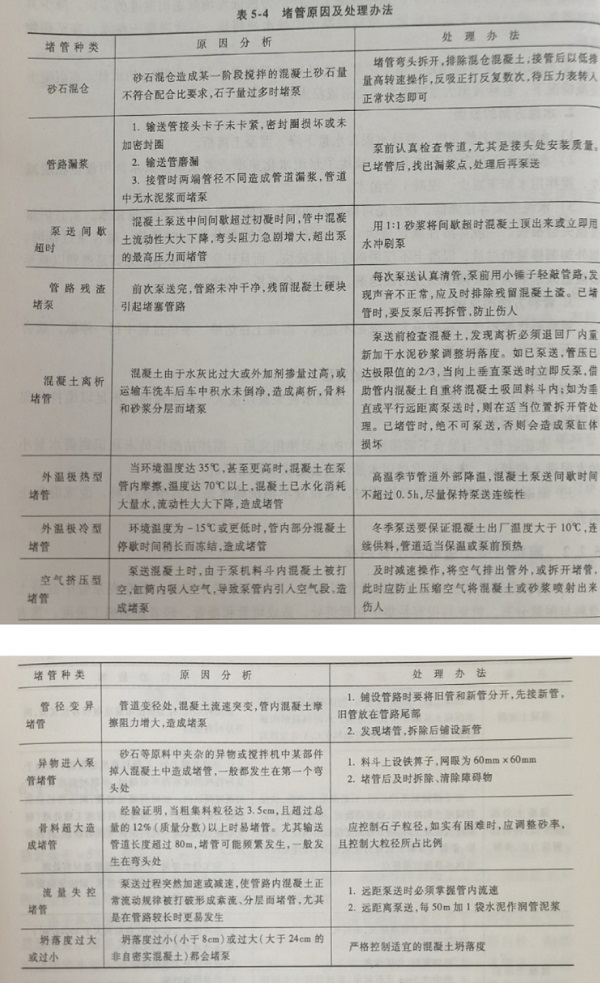

混凝土经常因水灰比过大或过小、粗骨料粒径过大、管道连接不良、泵送过程中间歇时间过长、泵送前管道内残渣未清理干净、泵送过程中管道内有空气滞留等原因而堵塞。各种管道堵塞的原因及处理方法见表5-4.

混凝土其他质量通病及预防措施

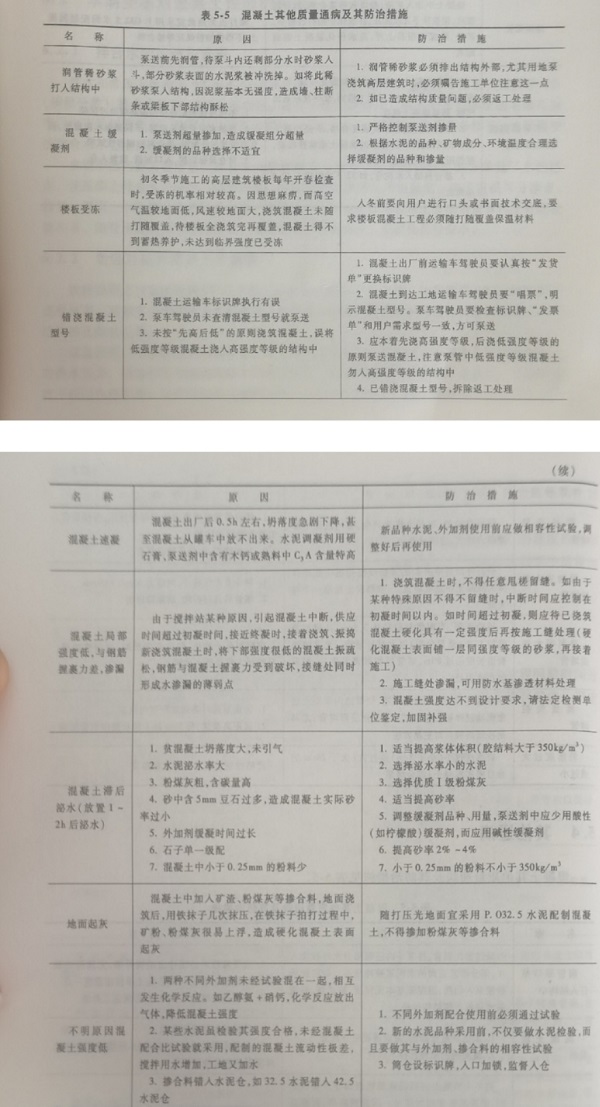

混凝土的其他常见质量缺陷及其预防措施见表5-5。
