1.轻集料介绍

堆密度在1100kg/m3以下的集料通常称为轻集料。根据堆密度不同，轻集料又分为超轻质、轻质和结构用轻质三类。轻集料有天然的，也有人造的。前者主要为火成岩，如浮石、火山渣。后者由粘土、页岩、珍珠岩、蛭石等天然材料或高炉矿渣、粉煤灰等经热处理而制得。轻集料内部结构具有较高的多孔性，因此由其配制的混凝土强度均较低，一般用于保温绝热混凝土。也有些轻骨料由于其孔结构为均匀分布的细孔，颗粒强度较高，如页岩陶粒也可配制结构用混凝土。

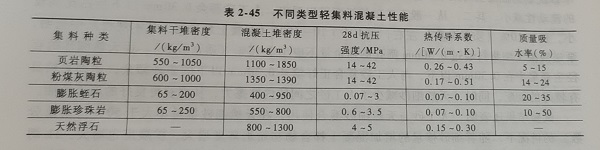

不同类型轻集料混凝土性能见表2-45.

轻集料由于其内部存在大量互相连通的孔，故吸水率较大。为防止轻集料混凝土坍落度损失过大，一般搅拌前应先将其加以润湿。

2.重集料介绍

重集料是一种密度很大的集料，一般用于配制防核辐射的混凝土防护工程。重集料也分为天然和人工两种。天然重集料如钛矿石等;人造重集料如铁球、铁锻、磷铁合金矿石等。采用重集料配制混凝土时，由于集料自重很大，混凝土较易产生离析现象。因此施工中应予以注意，并采取相应技术措施。

1)利用工业废渣制成的集料。前面已介绍利用粉煤灰可制成粉煤灰陶粒，另一种重要的工业废料是高炉硬矿渣，它是高炉炼铁时产生的融渣经自然冷却形成的石质材料。高炉重矿渣经破碎、筛分而得矿渣碎石。其质密坚硬，可广泛用于生产混凝土预制构件，也可用于预拌混凝土。冶金部已有《混凝土用高炉重矿渣碎石技术条件》YBJ205.我国鞍钢等城市已广泛采用矿渣碎石配制普通混凝土、耐热混凝土。

矿渣碎石表观密度为1250~1550kg/m3.压碎指标为11%~15%时，可用于配制C50及其以下混凝土。

2)再生混凝土集料。随着环保意识的逐年提高，近年来我国各大城市已经在开发再生混凝土集料。即用建筑垃圾中的废混凝土经破碎、筛分而成。这种集料表面粗糙、多棱角，比表面积大，吸水量大。因此，配制混凝土时单位用水量比普通混凝土大。据资料介绍与普通集料配合比相同的再生集料混凝土，若不增加单位用水量，会导致坍落度降低130mm左右。再生集料混凝土其强度和弹性模量相当于天然集料配制混凝土的2/3.再生混凝土集料需经破碎、分级，粉尘的控制与处理及有害组分的分离，均需耗用一定的资金。因此，其在工程中的应用取决于经济性。
