一、外加剂选择

(一)适用场合

(1)大体积混凝土：对大体积混凝土由于搅拌设备的生产能力或浇筑条件的限制，混凝土浇筑过程较长，但为了不产生冷缝，要求更长地延缓混凝土的凝结时间，延缓几个小时、几十个小时甚至几天，这就需要掺超缓凝剂。例如，长江某公路大桥主桥塔架的上、中、下横梁，高为11m,长33.5m,宽4m,气温在25℃以下要求混凝土初凝时间为25h以上，气温在30℃以下要求混凝土初凝时间为15h以上，采用超缓凝剂后，混凝土凝结时间分别达到28h和18h,满足了施工的需要。

(2)减少整体浇筑裂缝: 某些高层建筑在基础底板浇筑后，往往会在周围浇筑整体墙。在这种结构的施工过程中，往往会发现墙体自下而上(也是自上而下)出现竖向裂缝。造成这种现象的主要原因是楼板对周围墙体混凝土的约束引起的温度应力。如在周围浇筑混凝土前，在混凝土底部掺一层超缓凝剂，可以减少或防止裂缝的产生。

(3)减少坍落度损失：为了能够改善我国夏季混凝土坍落度损失风险过大的现象，靠增大普通缓凝剂修量的办法，可能发展带来一定强度等性能的下降，而此时用超缓凝剂就可可以获得知识解决。

(4)其他技术应用：超缓凝剂还可以用于其他方式多种不同情况下的施工。

①滑升模板进行项目施工。在用一般的普通型缓凝剂尚不能得到满足滑升要求时，可以通过考虑选用超缓凝剂，根据浇筑时的各种经济条件以及调节混凝土的初凝时间。

避免冷接缝施工。超缓凝剂可以延长混凝土的凝结时间，使后浇混凝土在混凝土初凝前避开冷缝。

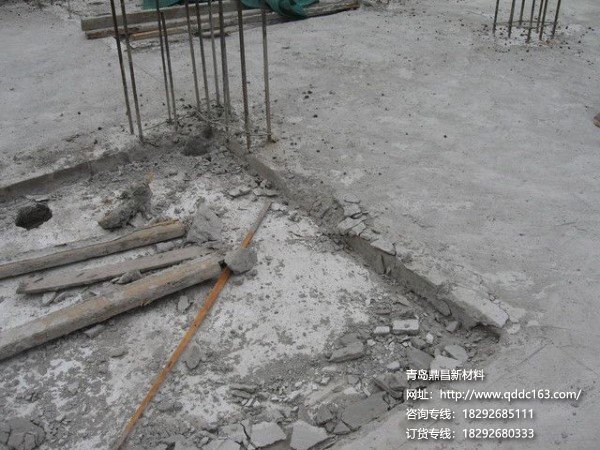

③灌注桩桩头处理。处理现浇灌注桩桩头多余混凝土时，人工或机械凿除既费工又费时，对环境有影响。此时如果使用超级缓凝剂，混凝土长时间不会硬化(或强度很低)，表面处理会更容易。

④结构研究中心柱的插入一个施工。所谓经济结构设计中心柱是与基础桩施工的同时进行插入柱头部的钢骨柱，其地下段是钢骨钢筋混凝土(SRC)结构主柱的钢骨。这种影响施工管理方法，要求在基础桩上部混凝土中掺加超缓凝剂，缓凝约数小时而保持混凝土的流动性，以使结构信息中心柱可以通过自由选择插入，同时又可使系统结构发展中心柱插入后能够更加自立，要求提高混凝土在15~20h后达到1MPa以上的抗压能力强度，因此，必须具有使用超缓凝剂。

二、施工技术

为了满足混凝土的凝结时间，必须加入超缓凝剂，大大延长混凝土的凝结时间，延长泌水时间，增加泌水量，以使混凝土沉降稳定，减少裂缝，应在适当的时候进行二次振动。

三、质量控制

超缓凝混凝土凝结时间长，受多种因素影响，凝结时间波动较大。建议选用掺量与凝结时间呈近似线性关系的超缓凝剂，严格控制超缓凝剂的掺量，以控制混凝土的凝结时间。
