高强度混凝土配合比设计

1.试配强度

高强混凝土配合比设计的基本原则和方法同普通混凝土。其试配强度可参照下式：

fcu,o=1.15fcu,k(C60混凝土)

fcu,o=1.12fcu,k(C70及其以上混凝土)

式中：

fcu,k——混凝土设计强度(MPa);

fcu,o——混凝土试配强度(MPa)。

2.主要配合比参数

1)水胶比控制在0.24~0.32.80MPa混凝土水胶比小于0.30;100MPa混凝土水胶比小于0.26.

2)经济水泥用量为400~500kg/m3.胶结料用量不宜超过600kg/m3.

3)粉煤灰掺量不大于胶结料总质量的30%,磨细矿渣不宜大于50%。如采用硅粉或沸石粉，其掺量不应大于胶结料总质量的10%。宜采用复合掺合料，其掺量不宜大于胶结料总质量的50%。

4)砂率宜为34%~44%。

5)减水剂用量通过试验确定。

高强混凝土配合比确定后，应用该配合比进行不少于6次的重复试验，且其平均值不宜低于试配强度。

3.高强度混凝土配合比实例

设计强度为C60的混凝土，坍落度为(180±20)mm。

解：

试配强度fcu,o=(1.15×60)MPa=67.5MPa,水胶比：取0.32.胶结料：盾石牌P.O42.5.水泥用量为450kg/m3.I级粉煤灰用量取50kg。

单方用水量为：(450+50)kg/m3×0.32=160kg/m3.

设定混凝土表观密度为2450kg/m³,

砂石总量为：2450kg/m3-(500+160)kg/m3=1790kg/m3.

设定砂率为38%,则砂用量为：1790kg/m3×38%=680kg/m3.

石子用量为：(1790-680)kg/m3=1110kg/m3.

高效减水剂用量：通过试验确定。

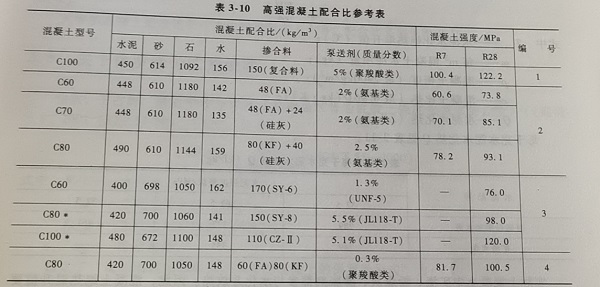

国内一些单位的高强混凝土配合比见表3-10.

4.高强混凝土配合比材料选择参考
